Фиксаторы для механического крепления блоков и пультов управления
(Назначение и внешний вид)
|
Фиксатор тип 7 (кронштейн)
Предназначен для надежного крепления устройств "Соната-Р3.1" на вертикальных поверхностях (рис. 2).
|
|
Фиксатор тип 8 (подставка)
Предназначен для установки устройств "Соната-Р3.1" на горизонтальных поверхностях (рис. 3).
|
|
|
|

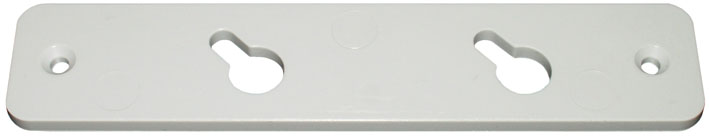

Фиксатор тип 10м (наклонные отв.)
Предназначен для крепления блоков "Соната-ИП4.3". |
|
Фиксатор тип 11
Предназначен для надежного крепления устройства "Соната-Р3" на вертикальных поверхностях (рис. 5).
|
|
Фиксатор тип 12 (для "Сонаты-ДУ4.3" и "Сонаты-ДУ4.4")
Предназначен для крепления пультов управления "Соната-ДУ4.3" и "Соната-ДУ4.4" на стене (рис. 6).
|
Примеры применения фиксаторов
|
|
|
Рис. 1
Крепление "Соната-Р3.1" "за корпус"
|

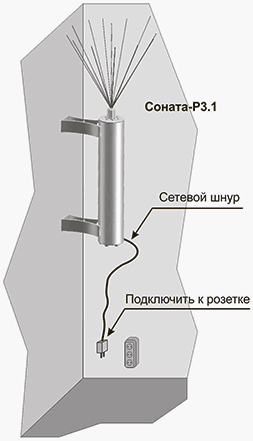

Рис. 2. Фиксатор тип 7 (кронштейн)
Крепление "Соната-Р3.1" на стене
|
|
Рис. 3. Фиксатор тип 8 (подставка)
Установка "Соната-Р3.1" на горизонтальной поверхности
|
вертикально
|
горизонтально
|

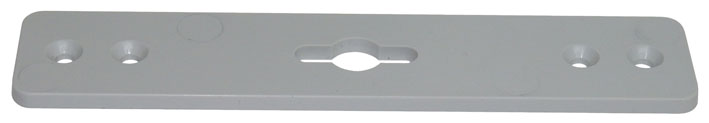

Рис. 4. Фиксатор тип 10 (пластина)
Крепление блока на стене (на примере "Соната-ИП4.1")
|
|
Рис. 5. Фиксатор тип 11
Крепление "Соната-Р3" к стене
|
Установить стандартный подрозетник,
закрепить к нему фиксатор тип 12
|
Вставить разъём кабеля
в гнездо "+ - D" блока
|
Надеть блок на выступы фиксатора
|
Сдвинуть блок влево для фиксации
|
Рис. 6. Фиксатор тип 12
Крепление "Соната-ДУ4.3" и "Соната-ДУ4.4" на стене
|
