Техническое средство защиты речевой информации от утечки по оптико-электронному (лазерному) каналу "Соната-АВ4Л"
Техническое средство защиты речевой информации от утечки по оптико-электронному (лазерному) каналу "Соната-АВ4Л" (далее – Изделие) предназначено для возбуждения вибрационного шумового сигнала в ламелях оконных жалюзи.
Изделие входят в состав Системы активной акустической и вибрационной защиты акустической речевой информации "Соната-АВ" модель 4Б (далее – Система) и сертифицировано в ее составе.
|
|
|
|
Генераторный блок "АВ-4Л"
|
Вибровозбудитель "СП-4Л"
|
Технические характеристики Изделия
Основные технические характеристики Изделия указаны в Таблице. Не указанные характеристики соответствуют требованиям ФСТЭК России предъявляемым к средствам активной акустической и вибрационной защиты акустической речевой информации.
|
Параметр
|
Значение
|
|
Рабочий диапазон частот, Гц
|
90 ... 11 200
|
|
Диапазон регулирования октавных уровней, дБ, не менее
|
6 1)
|
|
Диапазон регулирования интегрального уровня, дБ, не менее
|
10
|
|
Максимальное число подключаемых вибровозбудителей, шт.
|
36 2)
|
|
Количество шумовых выходов, шт.
|
2
|
|
Интерфейс управления
|
ReBus-4
|
|
Напряжение электропитания, В
|
10 – 14
|
|
Ток, потребляемый генераторным блоком "АВ-4Л" от линии питания, мА, не более
|
100 3)
|
|
Виды индикации:
|
- непосредственно на генераторном блоке "АВ-4Л"
|
светодиодная
|
|
- на других элементах Системы
|
комбинированная
|
|
Габаритные размеры, мм,
не более
|
- генераторный блок "АВ-4Л"
|
|
|
- вибровозбудитель "СП-4Л"
|
|
Условия эксплуатации:
|
- температура окружающей среды
|
от +5 до +40 ºС
|
|
- относительная влажность воздуха
|
до 80 % при температуре +25 ºС
|
|
Основные характеристики
защищаемых ламелей:
|
- ширина х длина(max) х толщина, мм
|
89 х 2000 х 0,25 4)
|
|
- материал
|
окрашенный металл
|
|
- подвес
|
вертикально
|
Примечания.
1) Кроме октавной полосы со среднегеометрической частотой 125 Гц.
2) Количество всегда четное (одинаковое в каждом из двух каналов), определяется количеством защищаемых ламелей.
3) Значение указано для напряжения эл. питания 12В. При его снижении ток линейно возрастает и при 10В составляет 200 мА. Кроме того, в момент включения ток может возрастать более, чем на 75%.
4) Указаны типовые значения: ширины и толщины и длины. Размеры могут быть изменены с учетом выполнения норм.
Изделие представляет собой техническое средство виброакустической защиты с центральным генераторным блоком, пассивными вибровозбудителями и подсистемой автоматического контроля количества вибровозбудителей, подключенных к генераторному блоку.
Шумовой сигнал, возбуждаемый Изделием в ламелях оконных жалюзи, представляет собой шумовые колебания поверхности ламелей.
Размер и место установки ламелей выбирается исходя из обеспечения отсутствия прямой видимости потенциальных "мишеней".
Типовой комплект Изделия
|
Наименование
|
Количество
|
Примечание
|
|
Генераторный блок "АВ-4Л"
|
1 шт.
(1 на 36 вибровозбудителей)
|
Обязательный элемент. Количество всегда четное (одинаковое в каждом из двух каналов), определяется количеством защищаемых ламелей
|
|
Вибровозбудитель "СП-4Л"
|
10 ... 36 шт.
(Количество равно количеству ламелей.)
|
Обязательный элемент.
- «» -
|
|
Соединительные кабели
|
1/2 шт (определяется вариантом раздвижения ламелей)
|
Обязательный элемент. Количество разъемов равно количеству вибровозбудителей
|
|
Блок электропитания и управления "Соната-ИП4..х"
|
Один на 5(15) генераторных блоков. (5 шт. для ИП4.3, 15 шт. для ИП4.1)
|
Необходим только в случае отсутствия ТСЗИ "Соната-АВ4Б" на объекте.
|
|
Пульт управления "Соната-ДУ4.3"
|
1 на комплекс ТСЗИ
|
- «» -
|
Электропитание, управление и контроль работы Изделия осуществляется в составе Системы "Соната-АВ4Б".
Генераторный блок устанавливается на стену или карниз жалюзи примерно посередине защищаемой группы ламелей и подключается к линии вторичного электропитания и управления Системы "Соната – АВ4Б". В случае отсутствия последней на объекте выполняется подключение по схеме рис 1.
 |
|
Рис.1. Схема соединений элементов Изделия в случае отсутствия
ТСЗИ "Соната-АВ4Б" на объекте.
|
Генераторный блок "АВ-4Л" осуществляет визуальную индикацию режима работы с помощью индикатора "РЕЖИМ". Кроме того, информация об исправности и режиме работы Изделия считывается блоком электропитания и управления "Соната-ИП4.х" и отображается на пульте управления "Соната-ДУ4.3".
Регулировка интегрального и октавных уровней выходного сигнала Изделия осуществляется с помощью СПО "Камертон" через блок электропитания и управления Системы, подключаемый к управляющей ПЭВМ по интерфейсу USB.
Набор регулировок интегрального и октавных уровней (профиль защиты) хранится в энергонезависимой памяти генераторного блока "АВ-4Л". По умолчанию в Изделии настроены 2 профиля защиты – с минимальным и максимальным уровнем шумового сигнала.
Монтаж вибровозбудителей на ламели оконных жалюзи выполняется согласно рисункам 2 и 3. Расстояние от верхней кромки ламели до оси вибровозбудителей "СП-4Л" 70 мм является рекомендуемым и может быть иным при выполнении норм.
 |
 |
|

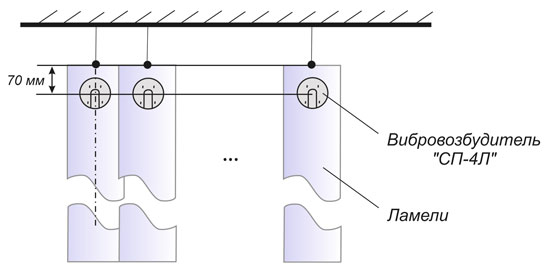

Рис. 2. Монтаж вибровозбудителей на ламелях жалюзи |
 |
|
Рис. 3. Монтаж Изделия на жалюзи |
Совместимость Изделия
с оборудованием, кабелями
|
Система активной акустической и вибрационной защиты акустической речевой информации "Соната-АВ" модель 4Б |
|
|
|
|
|
|
