Размыкатели "Соната-ВК4.x"

Размыкатели слаботочных линий “Соната-ВК4.1” предназначены для защиты информации от утечки за счет акустоэлектрических преобразований и ВЧ-навязывания по телефонным линиям, “Соната-ВК4.2” по соединительным линиям систем оповещения и сигнализации, а “Соната-ВК4.3” по линиям компьютерных сетей.

Основные технические характеристики размыкателей “Соната-ВКх”
Параметр
Соната-ВК4.1
Соната-ВК4.2
Соната-ВК4.3
Затухание сигнала в полосе частот, не менее
от 150Гц до 150кГц
60 дБ
от 150кГц до 2МГц
40 дБ
от 2МГц до 10МГц
30 дБ
Контактное сопротивление, не более
200 мОм
Проводность линии
4-х
8-ми
Параметры коммутируемой линии
Аналоговая телефонная линия
Коммутируемое напряжение/сила тока/мощность, не более – 125В/2А/30Вт(30В*А)
Кабельные линии (UTPи аналоги) компьютерной сети стандарта Ethernet10/100
Виды индикации (отображаемая информация)
Световая и звуковая
Световая: "Защита включена" и
"Защита выключена"
Блок питания и управления
"Соната-ИП4.x"
Напряжение питания
12 ± 2 В
Ток потребления, не более
50 мА
60 мА
70 мА
Габариты Изделия, не более


Вес Изделия, не более
Продолжительность непрерывной работы, не менее
Условия эксплуатации:
– температура окружающей среды
– относительная влажность воздуха

+5ºС ... +40ºС
до 80% при температуре +25ºС

Размыкатели "Соната-ВК4.1", "Соната-ВК4.2", "Соната-ВК4.3" могут применяться  с блоком питания и управления "Соната-ИП4.x" совместно  с пультом управления и в составе комплексов ТСЗИ.

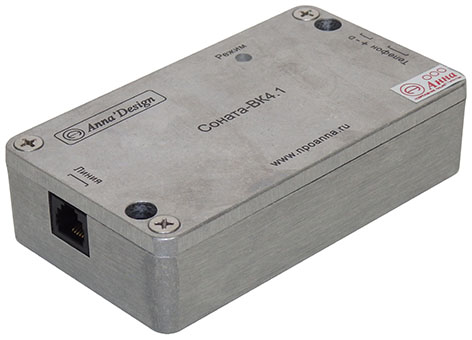

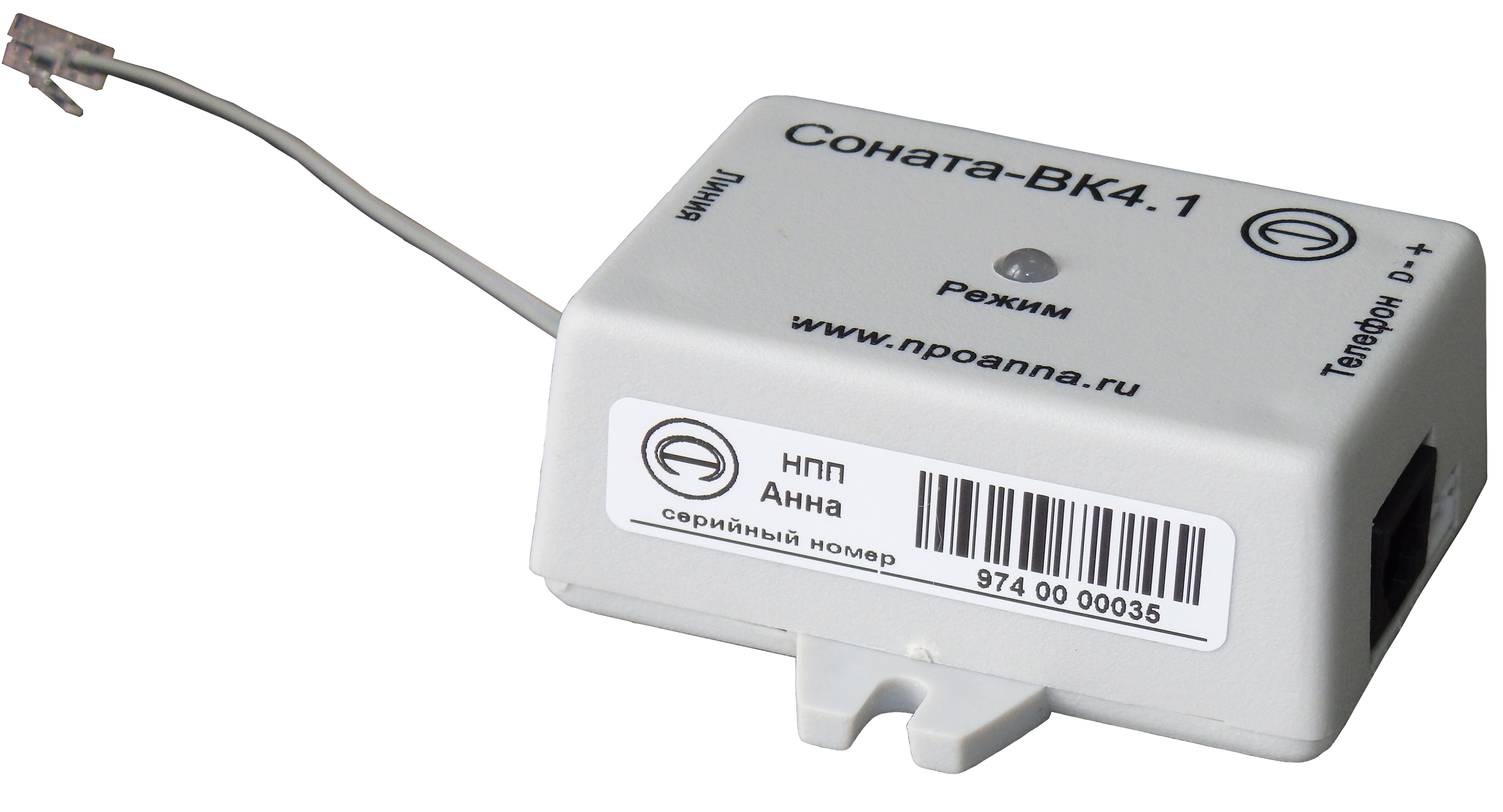

Соната-ВК4.1

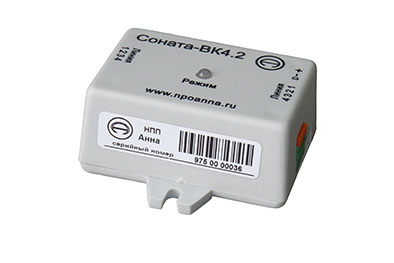

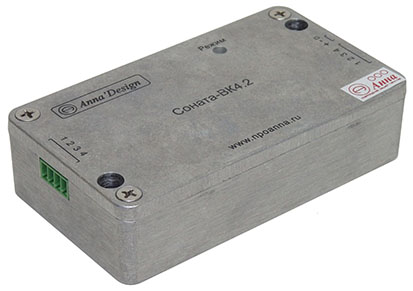

Соната-ВК4.2

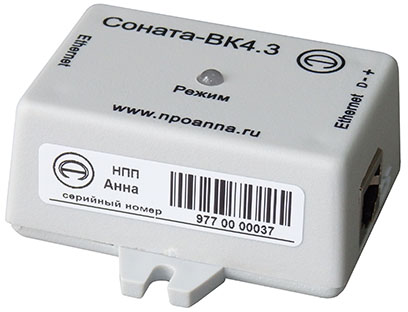

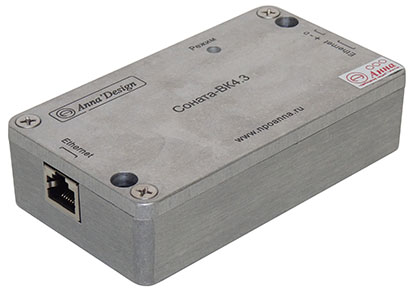

Соната-ВК4.3

Внешний вид устройств
