Техническое средство защиты речевой информации
от утечки по виброакустическому каналу "Соната-АВ4М"

Техническое средство защиты речевой информации от утечки по виброакустическому каналу "Соната-АВ4М" (далее Изделие), предназначено для защиты акустической речевой информации, циркулирующей в помещениях, специально предназначенных для обсуждения или воспроизведения информации, содержащей сведения, составляющие государственную тайну, или в помещениях, оборудованных средствами правительственной связи, иных видов специальной связи, а также в помещениях, предназначенных для проведения мероприятий с обсуждением иной информации ограниченного доступа, не содержащей сведений, составляющих государственную тайну, от утечки вибрационных сигналов, возникающих посредством преобразования информативного акустического сигнала при его воздействии на ограждающие конструкции, средства обеспечения и предметы интерьера помещений и регистрируемые аппаратурой акустической разведки на базе вибропреобразователей или аппаратурой акустической речевой разведки на базе лазеров (в отношении поверхностей в зоне прямой видимости из мест возможного размещения аппаратуры акустической разведки).

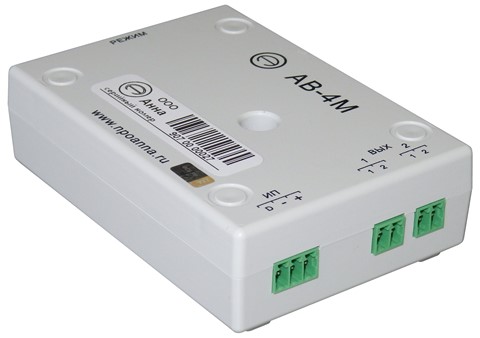

Генераторный блок "АВ-4М"
Вибровозбудитель "ВИ-4.1"

Технические характеристики Изделия
Основные технические характеристики Изделия указаны в Таблице 1. Не указанные характеристики соответствуют требованиям ФСТЭК России, предъявляемым к средствам активной акустической и вибрационной защиты акустической речевой информации.
Изделие может размещаться в помещениях до 1 категории включительно.

Таблица 1. Основные технические характеристики


Параметр
Значение
Рабочий диапазон частот, Гц
90 ... 11 200
Диапазон регулирования октавных уровней, дБ, не менее
6
Диапазон регулирования интегрального уровня, дБ, не менее
10
Максимальное число подключаемых вибровозбудителей, шт.
18 + 18
Количество шумовых выходов, шт.
2
Интерфейс управления
ReBus-3, ReBus-4
Напряжение электропитания, В
10 - 14
Ток, потребляемый генераторным блоком "АВ-4М" от линии питания, мА, не более
150
Виды индикации:
- непосредственно на генераторном блоке "АВ-4М"
светодиодная
- на других элементах Системы
комбинированная




Параметр
Значение
Габаритные размеры,
мм, не более
- генераторный блок "АВ-4М"
96 х 71 х 24
- вибровозбудитель "ВИ-4.1"
диаметр 48 высота 14
Условия эксплуатации:
- температура окружающей среды
от +5 до +40ºС
- относительная влажность воздуха
до 80% при температуре +25ºС

Таблица 2 Состав Изделия


Наименование
Количество
Генераторный блок "АВ-4М"
1 шт.
Вибровозбудитель "ВИ-4.1"
до 36 шт.
Клеммник 15EDGK-3.5-03P-14-00AH
1 шт.
Клеммник 15EDGK-3.5-02P-14-00AH
2 шт.
Кабель групповой ВИ-4.1 код 895
(ШВВП 2х0,5, бухта 50 м)
опция
Кабель с разъемом ВИ-4.1 код 896
(КСПВГ 2 х 0,2 длина 60см, разъем CНU-02)
опция

Описание Изделия
Использование Изделия в составе Системы "Соната-АВ4Б", в случаях, когда необходимо установить большое количество вибровозбудителей с одинаковыми настройками позволит существенно снизить затраты на Систему без ухудшения ее качества.
Электропитание, управление и контроль работы Изделия осуществляется в составе Системы "Соната-АВ4Б".
Разъём "ИП" на генераторном блоке "АВ-4М" предназначен для подключения Изделия к вторичной (3-проводной) линии электропитания и управления Системы. Для подключения  используется Кабель магистральный код 845 длинной до 25 м.
Максимальное количество Изделий в составе системы может достигать при использовании блоков электропитания и управления «Соната-ИП4.1(4.2) – 9шт,   «Соната-ИП4.3» - 3 шт.
Шумовые выходы "ВЫХ" "1" и "2" предназначены для подключения вибровозбудителей "ВИ-4.1" по 2-проводным линиям. Шумовые сигналы каналов статистически взаимно независимы, но интегральные уровни и спектры одинаковы.
Генераторный блок "АВ-4М" осуществляет визуальную индикацию режима работы с помощью индикатора "РЕЖИМ". Кроме того, информация об исправности и режиме работы Изделия считывается Блоком электропитания и управления "Соната-ИП4.х" и отображается на пульте управления "Соната-ДУ4.3".


Схема соединений элементов Изделия












Набор регулировок интегрального и октавных уровней (профиль защиты) хранится в энергонезависимой памяти генераторного блока "АВ-4М". По умолчанию в Изделии настроены два профиля защиты - с минимальным и максимальным уровнем шумового сигнала.
С целью исключения интерференционного ослабления уровня защищенности при наличии сильной акустической связи (например: два и более  вибровозбудителей на одном оконном стекле) соседние вибровозбудители необходимо подключать к различным каналам.

Выбор количества и мест установки, а так же механические крепление вибровозбудителей "ВИ-4.1" выполняется в соответствии с рекомендациями для генераторов-вибровозбудителей "СВ-4Б".
Подключение вибровозбудителей осуществляется кабелем, стоящим из двух отрезков:
- Кабель групповой ВИ-4.1 код 895 (максимальная длина 50 м);
- Кабель с разъемом ВИ-4.1 код 896 (стандартная длина 60 см, максимальная - 3 м).


Совместимость Изделия с оборудованием и кабелями


Код
Наименование
309
310
312
845
895
Кабель групповой ВИ-4.1 код 895 (ШВВП 2х0,5, бухта 25 м)
896
Кабель с разъемом ВИ-4.1 код 896 (КСПВГ 2 х 0,2 длина 60 см, разъем CНU-02)
