Средство уничтожения информации “Стек-НС3”



Средство "Стек-НС3" разработано для быстрого (экстренного) и гарантированного уничтожения информации, записанной на НЖМД с различными типами записи.

Сертификат ФСТЭК России удостоверяет, что средство уничтожения информации на машинных магнитных носителях информации "Стек-НС3", разработанное и производимое ООО "Анна", является техническим средством уничтожения информации типов I, II, III..., соответствует требованиям документа "Требования к средствам уничтожения информации на машинных носителях информации способом магнитно-силового воздействия" (ФСТЭК России, 2016), может использоваться в выделенных помещениях до 2 категории включительно, в том числе оборудованных системами звукоусиления речи.

Средство “Стек-НС3” прошло сертификацию на соответствие санитарным нормам и требованиям по электробезопасности.



Основные особенности:
- высокая скорость стирания информации;
- высокая надежность и износостойкость вследствие отсутствия механически движущихся частей;
- высокая экономическая эффективность (не высокая стоимость собственно изделия и  малые эксплуатационные расходы;
- стирание информации, записанной на магнитном носителе, происходит без его физического разрушения;
- способность стирать информацию с неисправных носителей;
- контроль качества стирания (изделие оснащено встроенным измерителем амплитуды стирающего поля);
- позволяет уничтожать информацию на магнитных носителях других типов, вмещающихся в активную часть рабочей камеры;
- средство экологически и биологически безопасно, так как стирание происходит без эмиссии каких-либо веществ и без создания опасных внешних излучений и силовых полей;
- средство поддерживает возможность удаленного пуска и мониторинга.



Основные технические характеристики средства “Стек-НС3”

Изделие представляет собой набор различных функционально законченных блоков уничтожения информации (далее – Блоков), основные характеристики которых приведены в таблице 1, а применимость для решения конкретных задач – в таблицах 2 и 3.

Таблица 1 Основные технические характеристики




Характеристика
Блок уничтожения информации
"Стек-НС3.1"
"Стек-НС3.2"
"Стек-НС3.3"
"Стек-НС3.4"
"Стек-НС3.5"

Тип магнитно-силового воздействия

Импульсное

Ориентация вектора напряженности магнитного поля
Парал-
лельно1)
Перпенди-
кулярно1)
Парал-
лельно1)
Перпенди-
кулярно1)
Перпенди-
кулярно 2)

Время обработки одного магнитного носителя, с, не более

15

Счетчик количества применений

Имеется, емкость – не менее 1000

Виды индикации (отображаемая информация)
Световая, звуковая (готовность, результат контроля магнитно-силового воздействия, перегрузка)
Интерфейс для считывания показаний счетчика количества применений

RS-232

Электропитание
Сеть ~220 В +10%/-15%, 50 Гц
Ток потребления, А, не более
5
Продолжительность непрерывной работы, часов, не менее
8
Габаритные размеры (ВхНхL),
мм не более
165х160х240
165х190х240
165х170х240
165х190х240
175х170х240
Вес, кг, не более

7,2

8,9

6,5

7,1

8,1

Длина сетевого кабеля, м,
не менее

1,2

1) Относительно поверхности магнитного носителя.
2) Перпендикулярно поверхности передней панели Блока "Стек-НС3.5".

Таблица 2 – Применимость Блоков для обработки магнитных носителей
без разборки их защитного корпуса
Магнитный носитель

Блок уничтожения информации

"Стек-НС3.1"

"Стек-НС3.2"

"Стек-НС3.3"

"Стек-НС3.4"

"Стек-НС3.5"

Магнитные ленты

-

+

Магнитные карты

+1)

+1)

+2)

+2)

Гибкие магнитные диски 3,5" и 5", MD-диски, ZIP-накопители

ЖМД 2,5"

+2)

+2)

ЖМД 3,5"

1)  Необходимо применять пару Блоков: "Стек-НС3.1" и "Стек-НС3.2".
2)  Необходимо применять пару Блоков: "Стек-НС3.3" и "Стек-НС3.4".

Таблица 3 – Применимость Блоков для обработки магнитных носителей
при условии извлечения их из защитного корпуса
Магнитный носитель

Блок уничтожения информации

"Стек-НС3.1"

"Стек-НС3.2"

"Стек-НС3.3"

"Стек-НС3.4"

"Стек-НС3.5"

Магнитные ленты

+

Магнитные карты

+2)

+2)

+3)

+3)

Гибкие магнитные диски 3,5"

+2)

+2)

+1,3)

+1,3)

Гибкие магнитные диски 5"

+1,2)

+1,2)

+1,3)

+1,3)

MD-диски

+2)

+2)

+1,3)

+1,3)

ZIP-накопители

+2)

+2)

+3)

+3)

ЖМД 2,5"

+2)

+2)

+3)

+3)

ЖМД 3,5"

+2)

+2)

1)  Извлеченную из корпуса магнитную пластину необходимо сложить так, чтобы она целиком поместилась в рабочую камеру.
2)  Необходимо применять пару Блоков: "Стек-НС3.1" и "Стек-НС3.2".
3)  Необходимо применять пару Блоков: "Стек-НС3.3" и "Стек-НС3.4".

Таблица 4 – Состав Изделия

Обозначение
Наименование
Количество
ЮДИН.408240.005-01
Блок уничтожения информации "Стек-НС3.1"
Определяет заказчик
ЮДИН.408240.005-02
Блок уничтожения информации "Стек-НС3.2"
ЮДИН.408240.005-03
Блок уничтожения информации "Стек-НС3.3"
ЮДИН.408240.005-04
Блок уничтожения информации "Стек-НС3.4"
ЮДИН.408240.005-05
Блок уничтожения информации "Стек-НС3.5"
ЮДИН.408240.005 ФО
Формуляр
1 шт.

Таблица 5 – Состав Блока "Стек-НС3.1"
("Стек-НС3.2", "Стек-НС3.3", "Стек-НС3.4", "Стек-НС3.5")

Обозначение
Наименование
Количество
ЮДИН.408240.005-01
(ЮДИН.408240.005-02, ЮДИН.408240.005-03,
ЮДИН.408240.005-04,
ЮДИН.408240.005-05)
Блок "Стек-НС3.1"
("Стек-НС3.2",
"Стек-НС3.3",
"Стек-НС3.4",
"Стек-НС3.5")
1 шт.
-
Ложемент "Л3.1" ("Л3.2", "Л3.3", "Л3.4", "Л3.5")
1 шт.
-
Сервисное программное обеспечение
"Камертон", версия 609
Доступно для скачивания на сайте www.npoanna.ru
-
Упаковка
1 шт.
ЮДИН.408240.005 РЭ
Руководство по эксплуатации
1 шт.
-
Заверенная копия сертификата соответствия по требованиям безопасности информации
1 шт.



Ложементы "Л3.1" и "Л3.2" предназначены для фиксации пластин магнитных носителей FDD 2,5", FDD 3,5", MD, ZIP, ЖМД 2,5", ЖМД 3,5" в рабочих камерах Блоков "Стек-НС3.1" и "Стек-НС3.2" соответственно.
Ложементы "Л3.3" и "Л3.4" предназначены для фиксации ЖМД 2,5" высотой не более 13 мм в рабочих камерах Блоков "Стек-НС3.3" и "Стек-НС3.4" соответственно.
Ложемент "Л3.5" предназначены для фиксации магнитных лент в рабочей камере Блока "Стек-НС3.5".
Для магнитных носителей, которые не могут быть размещены на ложементах "Л3.1", "Л3.2", "Л3.3", "Л3.4", "Л3.5", в состав Блоков опционально включаются дополнительные ложементы, предоставляемые изготовителем по запросу.
ВНИМАНИЕ
При использовании средства "Стек-НС3" нужно учитывать, что повторное использование НЖМД невозможно без предформатирования с использованием специального оборудования и цена "восстановления" может оказаться больше цены нового изделия.



Конкретный набор Блоков уничтожения информации заказчик определяет как минимальный набор устройств, характеристики и функциональные возможности которых (см. таблицы 2 и 3) позволяют реализовать уничтожение информации на выбранном магнитном носителе.
Критерием выбора типа Блока является одновременное выполнение следующих условий:
в таблице 2 или таблице 3 имеется "+" для выбранного магнитного носителя;
выбранный магнитный носитель укладывается в ложемент Блока и фиксируется в рабочей камере последнего на время цикла уничтожения информации.
Для уничтожения информации на магнитных носителях, содержащих сведения, составляющие государственную тайну должна применяться (в любой очередности) пара Блоков – с параллельной и перпендикулярной ориентацией вектора напряженности магнитного поля относительно поверхности магнитного носителя (см. таблицы 1, 2, 3).

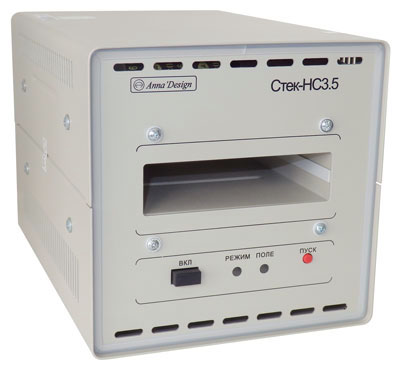

На передних панелях Блоков "Стек-НС3.1" ("Стек-НС3.2", "Стек-НС3.3", "Стек-НС3.4", "Стек-НС3.5") расположены переключатель "ВКЛ", кнопка "ПУСК", светодиод "РЕЖИМ", светодиод "ПОЛЕ" и входное окно рабочей камеры.

Процесс применения Блоков "Стек-НС3.1", "Стек-НС3.2", "Стек-НС3.3", "Стек-НС3.4" и "Стек-НС3.5" одинаков и состоит из следующей последовательности действий:
1) установка магнитного носителя на ложемент Блока;
2) размещение ложемента с магнитным носителем в рабочей камере;
3) запуск процесса уничтожения информации.
Визуально-звуковая система индикации Блоков обеспечивает индикацию режимов работы и результатов контроля магнитно-силового воздействия на магнитный носитель.



Стек-НС3.2
Стек-НС3.3
Стек-НС3.4
Стек-НС3.1
Стек-НС3.5
Рис. 1.2
