Блок сопряжения с внешними устройствами "Соната-СК4.2"
Блок сопряжения с внешними устройствами "Соната-СК4.2" (далее – Изделие) представляет собой специализированный контроллер – коммутатор сети 220 В.
Основное назначение Изделия – сопряжение электропривода оконных створок с комплексом технических средств защиты информации ТСЗИ (3090, 3095, 3105, 3109), установленным в выделенном помещении, имеющем открывающиеся окна.
Управление нагрузкой (электроприводом) осуществляется путем подачи/отключения напряжения электропитания 220 В на один из двух входов ("Прямой ход", "Обратный ход").
Подключение Изделия к комплексу ТСЗИ осуществляется по линии электропитания и управления ReBus 3(3).
Команды управления электроприводом могут быть переданы удаленно (от блока "Соната-ИП4.х") либо кнопками ручного управления, расположенными на корпусе изделия "Соната-СК4.2".
Изделие запрограммировано таким образом, что при активации комплекса ТСЗИ происходит принудительное закрывание окна, при этом приоритет имеют команды удаленного управления. По окончании активной работы комплекса ТСЗИ створки окна устанавливаются в ранее установленное положение.
Изделие "Соната-СК4.2" входит в состав Системы активной акустической и вибрационной защиты акустической речевой информации "Соната-АВ" модель 4Б и сертифицируется как ее составной элемент.
|
|
|

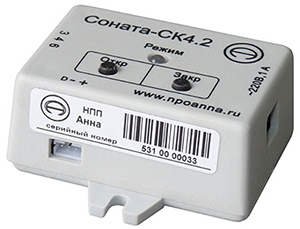

Внешний вид изделия "Соната-СК4.2"
|
Основные технические характеристики изделия "Соната-СК4.2"
|
Параметр
|
Значение
|
|
Количество каналов управления
|
1
|
|
Блок питания и управления
|
"Соната-ИП4.х"
|
|
Напряжение питания, В
|
12 ± 2
|
|
Нагрузочная способность, А, не менее
|
1
|
|
Интерфейс управления
|
ReBus-3 (3)
|
|
Электропитание изделия, В, не менее
|
10
|
|
Ток потребления, мА, не более
|
20
|
|
Продолжительность непрерывной работы, ч, не менее
|
8
|
|
Габаритные размеры, мм, не более
|
|
Режим работы (состояние) Изделия можно контролировать по светодиодному индикатору "Режим", расположенному на его верхней панели в соответствии с Таблицей 1.
Таблица 1
|
Режим работы
|
Действия
|
Индикация
|
|
Защиты выключена
|
Окно открыто. Кнопки ручного управления "Откр", "Закр" - работают.
|
Редкие вспышки индикатора зеленого цвета.
|
|
Защита включена
|
Окно закрыто. Кнопки "Откр", "Закр" - не работают.
|
Индикатор горит постоянно зеленым цветом
|
|
Авария
|
Выявлена неисправность системы
|
Индикатор мигает красным цветом
|
|
Защита выключена
|
Окно закрыто. Работает кнопка "Откр"
|
"Мерцание" индикатора зеленого цвета
|
|
|
Окно в движении
|
Частые вспышки индикатора зеленого цвета
|
по подключению привода Giesse Varia Uni 230V к блоку сопряжения "Соната-СК4.2".
|
1. Извлеките блок сопряжения "Соната-СК4.2" и привод Giesse Varia Uni 230V из упаковки.
2. Установите привод согласно прилагаемой к нему инструкции по монтажу.
3. Установите блок сопряжения в удобном эксплуатации месте.
4. Произведите подключение в соответствии с рис.2.
5. Произведите настройку комплекса ТСЗИ по методике, изложенной в руководстве по эксплуатации на систему "Соната-АВ" модель 4Б.
|
|
|
|
|
|
Рис.2. Схема подключения Изделия к электроприводу
|
Совместимость Изделия
с оборудованием, кабелями
|
Код
|
Наименование
|
|
309
|
|
|
310
|
|
|
312
|
|
|
861
|
|
|
845
|
|
|
846
|
|
|
818
|
|
|
857
|
|
|
856
|
|
|
Система активной акустической и вибрационной защиты акустической речевой информации "Соната-АВ" модель 4Б
|
|
|
|
|
|
|
