Устройства комбинированной защиты объектов информатизации от утечки информации за счет ПЭМИН "Соната-РК1" и "Соната-РК2".

Внимание! Устройства "Соната-РК2" производятся и поставляются только при наличии гарантий их применения по назначению.

  Устройства комбинированной защиты "Соната-РК1" и "Соната-РК2" предназначены для защиты информации, обрабатываемой основными техническими средствами и системами до 1-йкатегории включительно, от утечки за счет ПЭМИН путем постановки маскирующих помех в линиях электропитания и заземления, а также путем пространственного зашумления и частичного поглощения информативных сигналов, распространяющихся по линиям электропитания и заземления.
  Устройства "Соната-РК1" и "Соната-РК2" соответствует требованиям "Норм эффективности защиты АСУ и ЭВМ от утечки информации за счет побочных электромагнитных излучений и наводок" и технических условий ЮДИН.665820.002 ТУ и ЮДИН.665820.006 ТУ соответственно. Устройства могут использоваться для защиты объектов ЭВТ, а также устанавливаться в выделенных помещениях до 1 категории включительно без принятия дополнительных мер защиты акустической речевой информации. Соответствие подтверждается сертификатами ФСТЭК России (№ 954 на "Соната-РК1", № 2168 на "Соната-РК2").
  Особенности конструкции устройств "Соната-РК1" и "Соната-РК2" позволяют получать эффективное и недорогое решение задачи комплексной защиты ("ПЭМИ + наводки на ВТСС и их линии + наводки на линии электропитания и заземления") объекта вычислительной техники состоящего из одиночного средства вычислительной техники в ситуациях, когда остро стоит проблема помех, создаваемых генераторами маскирующего шума.

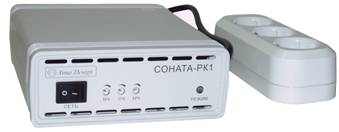

Соната-РК1. Вид спереди.

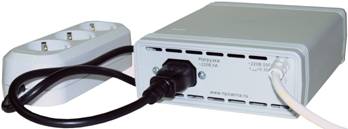

Соната-РК1. Вид сзади.

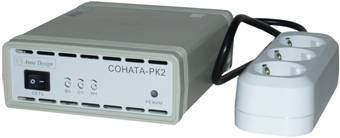

Соната-РК2. Вид спереди

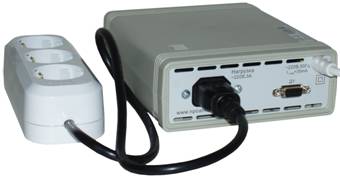

Соната-РК2. Вид сзади


Рис. 2
Рис. 1
Рис. 3

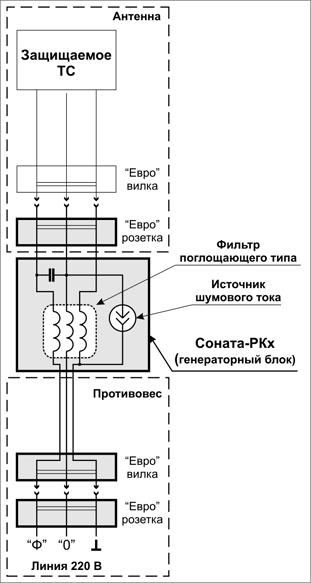

  Устройства "Соната-РК1" и "Соната-РК2" являются комбинацией фильтра поглощающего типа, генераторов шумового тока с корректировкой спектра и регулировкой интегрального уровня и элементов антенной системы (см функц. схему рис 1).
  При этом:

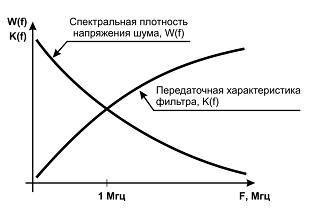

  1) передаточная характеристика фильтра и частотный спектр мощности маскирующей помехи взаимно дополняют друг друга (рис 2);
  2) предусмотрена возможность избирательной корректировки спектральной плотности шума в 3-полосах с целью с целью минимизации ухудшения электромагнитной обстановки объекта;
  3) обеспечивается "накачка" электромагнитной энергией шума элементов защищаемого технического средства (ТС) с целью создания помехи в комбинированных (и/или не учтенных) технических каналах "утечки" информации.
  Для наиболее полного использования возможностей устройства защищаемое ОТС необходимо подключать как указано на фото 1.1 и 1.2.

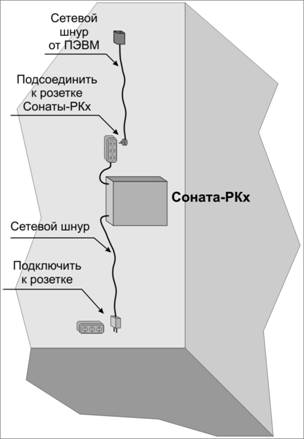

  Кроме того, устройства могут быть использованы как объектовый генератор шумового ЭМИ. Для этого в сетевой выход необходимо включить более ни к чему не подключенный сетевой шнур от компьютера и вытянуть всю конструкцию в вертикальную прямую линию (рис. 3). Располагать генераторы целесообразно вдоль границы КЗ.
  Если розетку сети 220В выбрать на границе К3 (по аналогии с изделием "Соната-РС1"), то устройство будет работать и в качестве объектового генератора шума по сети электропитания и линиям заземления.

  На основе устройства "Соната-РК2" возможно построение комплекса ТСЗИ.

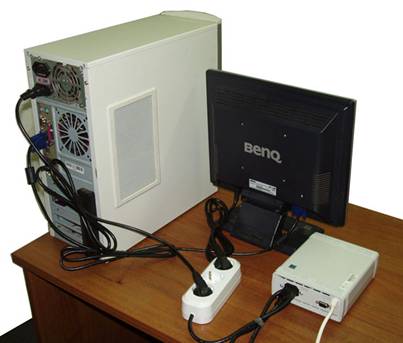

Фото 1.1.

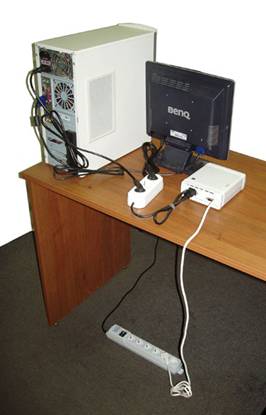

Фото 1.2.


Основные технические характеристики изделия "Соната-РК1" :
Параметр
Значение
Диапазон генерируемых частот
0,01…1000 МГц
Спектральная плотность мощности радиоизлучения, дБ относительно  1 мкВ/м/√кГц , на расстоянии 1 м не менее
- в полосе 0,1 … 0,3 МГц
- в полосе 0,3 … 30 МГц
- в полосе 30 … 300 МГц
- в полосе 300 … 1000 МГц


60
50
45
30
Спектральная плотность напряжения шумов на нагрузке 3 Ом, дБ относительно  1 мкВ/√кГц, не менее:
- в полосе 0,01 … 0,15 МГц
- в полосе 0,15 … 30 МГц
- в полосе 30 МГц … 1000 МГц


35
50
35
Диапазон плавного регулирование уровня шума на выходе устройства, не менее, дБ:
- в полосе "А" (ориентировочно 0,01 … 1,5 МГц)
- в полосе "B" (ориентировочно 0,1 … 30 МГц)
- в полосе "C" (ориентировочно 30 … 1000 МГц)


15
10
10
Коэффициент направленного действия в горизонтальной плоскости, не более *)
4
Коэффициент качества шума, не менее
0,8
Коэффициент межспектральных корреляционных связей шума, не более
2
Максимальная мощность нагрузки, подключаемой через изделие.
1 кВт
Электропитание изделия
сеть ~220В / 50 Гц
Мощность потребляемая от сети, Вт, не более
10
Габаритные размеры, не более
142 х 60 х 167 мм
Продолжительность непрерывной работы, не менее
24 ч
*)При установке согласно рис. 3.


Основные технические характеристики изделия "Соната-РК2":
Параметр
Значение
Диапазон генерируемых частот, МГц
0,01…2000
Спектральная плотность напряженности электрической составляющей  электромагнитного поля, дБ (мкВ/м/ √кГц), не менее:
- в полосе 0,01 – 3,5
- в полосе 3,5 – 100
- в полосе 100 – 1000
- в полосе 1000 – 1700
- в полосе 1700 – 2000
50
40
30
25
25
Спектральная плотность напряженности магнитной составляющей  электромагнитного поля, дБ (мкВ/м/ √кГц), не менее:
- в полосе0,01 – 0,25
- в полосе 0,25 – 1
- в полосе 1.0 – 15
- в полосе 15 – 30


50
40
35
30
Спектральная плотность напряжения шумов в линиях электропитания, дБ (мкВ/√кГц), не менее:
- в полосе 0,01 – 0,02
- в полосе 0,02 – 1
- в полосе 1 – 100
- в полосе 100 – 1000
- в полосе 1000 – 1500
- в полосе 1500 – 2000


50
60
50
40
20
15
Коэффициент направленного действия в горизонтальной плоскости, не более
2
Коэффициент качества шума, не менее
0,9
Коэффициент межспектральных корреляционных связей шума, не более
2
Сигнализация неисправностей (снижение уровня шума более чем на 50 %, переход к генерации в многомодовом режиме)
Встроенная свето-звуковая
ДУ интерфейс
Re-Bus
Мощность нагрузки, подключаемой через изделие, кВт, не более
1
Электропитание изделия
сеть ~220 В / 50 Гц
Мощность потребляемая от сети, Вт, не более
7
Габаритные размеры, не более
142 х 60 х 167 мм
Продолжительность непрерывной работы, час, не менее
24
